Как указать размеры прямоугольного отвода и направление поворота
При заказе прямоугольных отводов прорабу, снабженцу или заказчику легко перепутать стороны сечения. Размеры канала известны, но какую сторону записать первой, если трасса поворачивает вправо, влево, вверх или вниз?
Разберем обозначения на примере отвода 90° для горизонтального канала шириной 400 мм и высотой 200 мм. В карточках ВентСистемс это правило применяется и к отводу прямоугольного сечения уголком, и к радиусному прямоугольному отводу.
Что означают размеры A и B у прямоугольного отвода
- A — сторона сечения в плоскости поворота.
- B — вторая сторона сечения, поперек плоскости поворота.
Размеры указывают по каналу, без учета фланцев. Поэтому запись A × B в заказе нельзя автоматически заменять привычной записью «ширина × высота»: сначала нужно определить, в какой плоскости поворачивает трасса.
Когда указывать 400×200, а когда 200×400 мм
В обоих случаях вход в отвод одинаковый: ширина 400 мм, высота 200 мм. Меняется направление поворота.
| Куда поворачивает трасса | Размер отвода в заказе |
|---|---|
| Вправо или влево Горизонтальный поворот, высота трассы сохраняется. |
A = 400 мм B = 200 мм 400×200 мм |
| Вверх или вниз Вертикальный поворот, трасса меняет высоту. |
A = 200 мм B = 400 мм 200×400 мм |
400×200 и 200×400 — разные отводы для одного канала. Перестановка размеров меняет сторону сечения, в плоскости которой выполнен поворот.
Как обозначить поворот вправо, влево, вверх или вниз
Смотрите вдоль исходного участка трассы по направлению к отводу. Относительно этого направления и указывайте «вправо» или «влево». На эскизе поставьте стрелку взгляда: если смотреть с противоположной стороны, право и лево поменяются местами.
Для поворота вверх или вниз укажите направление относительно исходного горизонтального участка. Если трасса подходит к отводу вертикально или деталь имеет нестандартную ориентацию, приложите эскиз с размерами и отметкой верха. Подробнее о видах и привязках — в статье как читать чертеж фасонного изделия.

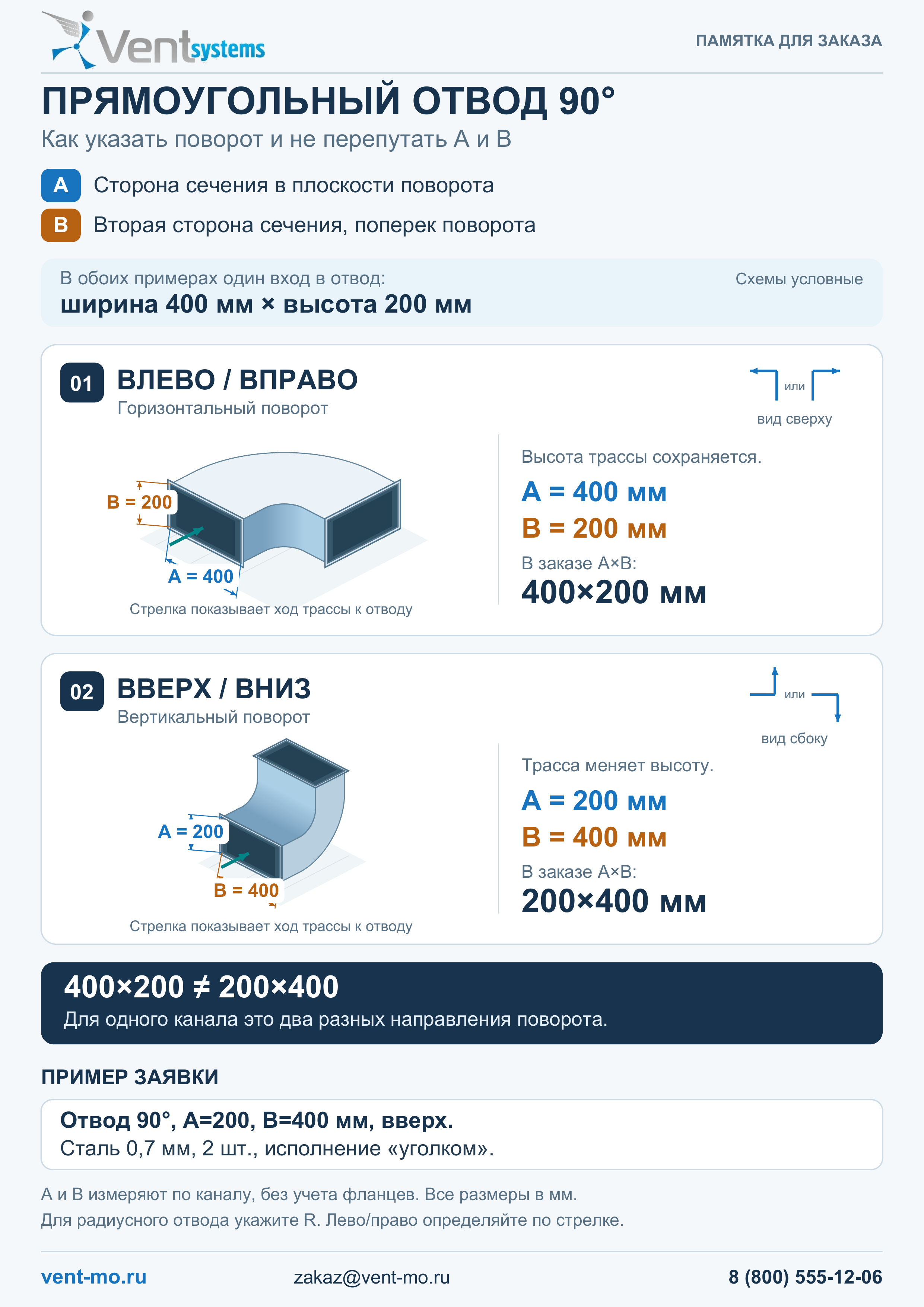

Памятка по прямоугольным отводам
Сохраните памятку для подготовки заявки или передайте ее тому, кто составляет спецификацию.
Пример заявки на прямоугольный отвод
Для поворота нашего канала вверх заявку можно записать так:
Отвод 90°, A = 200 мм, B = 400 мм, поворот вверх. Оцинкованная сталь 0,7 мм, 2 шт., исполнение уголком.
Толщина 0,7 мм здесь приведена как пример: для своего заказа укажите значение по проекту. Для радиусного исполнения дополнительно задайте радиус шейки R. Если соединения, длины шеек или другие параметры отличаются от стандартной карточки, укажите их на эскизе.
После проверки размеров выберите нужное исполнение в разделе фасонных изделий прямоугольных воздуховодов и перенесите A, B и угол поворота в поля заказа.
